一、安全提示
本裝置為非防雨雪設計，因避免受到雨淋和雪壓；非經授權培訓不得對本裝置進行擅自維修，安裝調試時應避免接觸電電子線路及光學境頭。

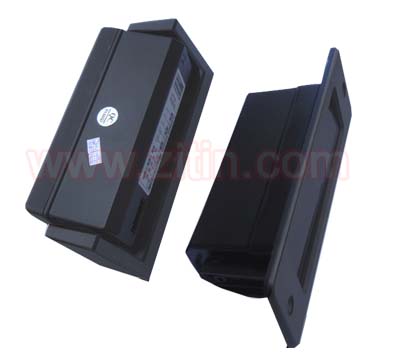

二、產品概覽
① 旋轉支架（明裝用） ② 前蓋，帶光學窗 �、� 紅外發射器 ④ 紅外接收器
⑤ 掃描調整螺絲 ⑥ LED指示燈 ⑦ 齒輪卡條（和①配套） ⑧ 裝飾面蓋（暗裝用）
⑨ 固緊鏍絲（和⑧配套）
注：LED指示燈/正常待機為藍色，探測到存在物體為紅色
三、安裝方式
**大安裝高度不得超過3000mm
四、輸入輸出接線
五、操作原理
本系統是根據三角構分原理操作的主動紅外線存在探測器。發射和接收的光軸交匯點即為**大掃描范圍。
為了適應旋轉體的背景變化**征，本系統為背景抑制操作模式，有關背景將會被探測，但**被理會，探測過程中必須有來自掃描范圍內的物體的反射，系統方可產生動作信號。而被抑制掉的背景變化（如：地面材質、干濕度、細小雜物、光線照射）則不參與動作。
背景抑制技術的**點：
--對轉動物體產生可靠有效的保護措施。
--不受背景的反射值影響。
六、掃描高度調節
本系統掃描高度的調節非常方便。
1.安裝完畢探測器。
2.調節探測器到背景位置（如地面），通電。
3.若掃描高度太近，則順時針慢慢調節掃描調整螺絲，直到靈敏探測防夾物體，滿足目標要求為止。
4.若掃描高度太遠，出現自感現象，則慢慢地逆時針調節掃描調整螺絲，直到不出現自感（已抑制掉背景），又能靈敏進行防夾探測為止。
5.為了提高系統背景抑制的可靠性，以及探測物體的靈敏性，建議調節好掃描調整螺絲，直至用手掌探測離開背景地面約200MM為****。
6.探測器可以正常運行，進入防夾探測狀態。
注：1.用螺絲刀旋擰調節掃描螺絲時，握螺絲刀應盡量傾斜，不要 延伸探測到光束。每次調節后，手要離開探測器，觀察探測器的掃描高度。
2.調節時當掃描高度接近目標位附近時，要細微的調節，以免 調整過度。
側面掃描區域調節
為了更加**調整探測器的側面探測范圍，本裝置**設前后掃描區域微調：松開主體盒的固緊螺絲，用手轉動探測器主體，調到需要的側面掃描區域，合適后再擰緊固緊螺絲即可�？捎脕磉M(jìn)行側面探測區域
的微調節。
側面掃描區域調節示圖
七、常見故障排除
八、技術參數
數據類別 具體參數 備注說明
垂直掃描范圍調整 800∽2500mm 帶機械調整鏍絲
前后掃描范圍調整 可偏移150mm
黑/白差別 <400mm 2000mm高度時測得。
有效感應區域 50mm 2000mm高度時測得。
發散角 大約1.4度
**大安裝高度 3000mm
光線類型 脈沖，間歇式IRED
工作電壓 AC/DC 12∽36V 1A 12VDC
剩余波紋 **大10%
電流/功率消耗 **高120mA/大約3W/3VA
運行模式 背景抑制
信號輸出 繼電器接點信號輸出，有COM.NO.NC.三點供選
功能顯示 正常待機為**，感應動作為紅色
保護等級 IP 52 帶保護蓋配件 IP 65
外殼材料和顏色 ABS 黑色/萊克桑 前蓋帶支架/光學窗
尺寸大小 僅傳感器：102×46×32mm 長×寬×高
包括旋轉支架：123×45×50mm 包括包裝和配套的相關支架固定件
運行溫度范圍 - 20℃∽+60℃
濕度 0-90％ 相對濕度
重量 大約380克
EMC兼容性 抗干擾性**：EN 61000-6-1，EN 61000-6-2
發射干擾**：EN 61000-6-3，EN 61000-6-4 **指令 EMC 89/336EEC
